本品为全球限量版的IODD MINI的中文说明书,手上有本产品的,且看不懂韩文和英文的同学可以参考这份中文说明书食用~

翻译说明

1、此中文翻译非官方翻译,此中文翻译非官方翻译,此中文翻译非官方翻译。
2、本说明书汉化进程由“IODD zalman硬盘盒交流群”企划,编动小组进行翻译和校对。
3、在翻译过程中,编动小组对两个版本均作了小幅度调整,删除了已经废弃的项目,增加了对于一些未被说明的项目的解释。
4、本中文说明书基于官方英文版(2019.02.13)wiki为主,同时整合了最新韩文原版(2019.03.21)wiki的差异部分。
5、如需购买本产品,可与代理商联系。

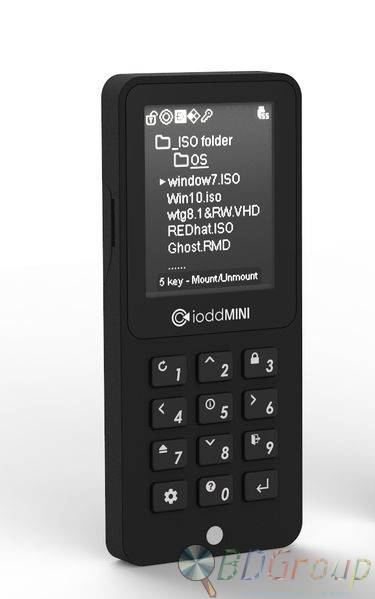

外观

诺基亚mini

功能

  1. 可引导的虚拟CD-ROM、DVD-ROM和蓝光驱动器
    • 在安装操作系统时,无需购买物理光驱和空白光盘。
    • 支持ISO(CD、DVD和蓝光)文件。
  2. 可引导的虚拟USB驱动器
    • 支持Windows-To-Go和虚拟磁盘多重引导。
    • 支持加载*.VHD(Hyper-V虚拟磁盘,仅限固定容量)、*.VMDK(VMWare虚拟磁盘)、*.RMD(虚拟可移动磁盘,IODD 2531 / 2541 / 3544所用格式)、*.DSK(虚拟磁盘文件,IODD 2531 / 2541 / 3544所用格式)和*.IMA(虚拟软盘)文件。
    • 支持为每一个虚拟驱动器设置写保护。
    • 支持为每一个虚拟驱动器上分别设置U盘或硬盘模式。
  3. 多设备
    • 最多可以同时挂载3个虚拟磁盘、1个虚拟光驱和1块物理硬盘。
  4. 热键
    • 提供各种启动键和热键。
  5. 其他功能
    • 写保护。
    • 安全移除。
    • 保存加载状态。
  6. 实时AES XTS(256位)军用级加密
    • 可选功能,支持在不加密的情况下使用。
    • 支持4-16位PIN(6位PIN足以保护您的数据)。
    • 随机键盘。
    • 防暴力破解机制。

菜单

2 – 光标上移

8 – 光标下移

6, ⏎ – 执行操作

模式选择

指定USB设备的数量和类型

5 – 打开或关闭写保护,图标会改变

6 – 切换为固定/可移动驱动器,图标会改变

3 – 选项上移

9 – 选项下移

使用禁止 下的设备将被禁用

  1. ODD– 虚拟光驱 (*.ISO)
  2. HDD– 物理磁盘
  3. VHD– 虚拟磁盘 (*.VHD, *.VMDK, *.RMD, *.IMA)

USB控制面板

USB的相关菜单

  1. 写保护 – 对所有物理和虚拟驱动器进行写保护
  2. 重新连接 – 重新连接当前设备
  3. 安全退出– 停止所有读写并断开连接(等同于操作系统的安全删除硬件)

信息

显示硬盘和设备的信息

  1. M.A.R.T.信息– 内置硬盘的状态信息
    1. HDD状态 – 硬盘的健康状况
      • << 正常 >> – 正常
      • << 警告 >> – 建议更换硬盘
      • << 损坏 >> – 需要更换硬盘
    2. HDD 型号– 硬盘的型号
    3. HDD 序列号– 硬盘的序列号
  2. IODD信息– 本产品的信息
    1. 固件版本– IODD的固件信息
    2. USB连接速度– 当前的USB连接速度
      • 全速- USB 1.1
      • 高速- USB 2.0
      • 超高速- USB 3.0

环境设置

  1. 屏幕亮度– 调整LCD屏幕的亮度
  2. 睡眠模式时间设定– 调整在硬盘无读写的情况下进入节能模式的时间
  3. 恢复默认值 – 将所有设置还原为默认值

AES256加密法

  • 警告:以下操作将会清除硬盘上的数据!
    1. 加密设置 – 设置一组4-16位的PIN即可进行加密
    2. 加密删除 – 连续输入两次当前密码后即可移除加密

基本功能

内部驱动器分区

IODD MINI支持使用MBR或GPT分区表的硬盘,硬盘分区支持FAT32,exFAT和NTFS文件系统。

您可以设置多个分区,但需要最少存在一个设备所支持的分区。默认分区为最大的可被支持分区。

长按按钮4可以更改默认分区。

复制文件和文件夹

将文件和文件夹复制到根文件夹。

在本产品中,_ISO文件夹已不是强制要求建立的。

下面的文件夹结构是一个示例。

J:
├─ ISO
│  │  Hiren’s BootCD 15.2.iso
│  │  ubuntu-14.04.4-desktop-amd64.iso
│  │  Windows 10.iso
│  │  Windows XP sp3.iso
│  │  (同一个文件夹下最多允许有32个文件或子文件夹)
│  ├─IMA for Floppy
│  │      Bios updater.ima
│  │      MS-DOS 6.0.ima
│  │      Symantec Ghost.ima
│  ├─RMD Files
│  │      Win 7Ent_x86_x64+8.1Pro+10Pro vol2.RMD
│  │      Win7_Ult_SP1_x64.RMD
│  │      Windows 10.RMD
│  └─VHD Files
│      │  linuxmint-17.3-cinnamon-32bit.vhd
│      │  Windows 10 Win2Go.vhd
│      │  Windows 7 OS Booting.vhd
│      └─没有子文件夹层数限制
├─目录01
├─目录02
├─目录26
│  文件01.txt
│  文件02.txt
│  文件32.txt

按键说明

  1. 移动文件列表
    • 2 / 8 – 上移 / 下移光标
    • 6/ ⏎ – 选择文件。
  2. 进入并退出菜单
    • ⚙ – 进入或关闭菜单
    • 4 – 返回上级菜单
  3. 快捷键 – 按下触发
    • 1- 重新扫描文件列表
    • 5 – 查看文件详细信息(显示文件的全名,大小和碎片数)
    • 9- 保存加载状态
    • 0- 显示帮助菜单(显示当前菜单的帮助和错误消息的描述)
  4. 快捷键 – 长按三秒执行
    • 1- 重新连接
    • 3- 以写保护方式重新连接
    • 4 – 显示分区列表。您可以选择默认分区。
    • 7- 弹出所有虚拟硬盘。
    • 9- 进入休眠模式并安全弹出设备
    • 0- 暂时关闭写保护并重新连接
  5. 启动快捷键 – 在启动过程中长按三秒执行
    • 1- 恢复出厂设置
    • 3- 以写保护方式重新连接。
    • 5- 启动设备,但不连接计算机(完成所有设置后需重新连接或断开连接)
    • 7- 启动设备,并断开所有虚拟硬盘
    • ⚙- 启动设备并进入设置菜单,但不连接计算机(完成所有设置后需重新连接或断开连接)
    • 0- 停止所有驱动器连接并显示开始键信息(长按对应的启动快捷键以使用对应的功能进行重新连接;按下其他任何按键将以正常模式重新连接)

保存状态并断开连接

保存加载状态,驱动器进入睡眠状态并断开连接。

  • 长按按钮9三秒。

选择一个虚拟映像文件

要在重启时保存状态,您需要保存当前状态。

  • 使用上下按钮(2/ 8)浏览并按下按钮6进行选择。

从操作系统安全删除

如果IODD MINI内磁盘分区的文件系统为NTFS,此步骤是必需的,因为NTFS不会将缓存的数据写入到磁盘中。

  • 请在断开连接前使用系统的“安全删除硬件”功能。

初始化

  1. 将硬盘以MBR或GPT分区表进行初始化。
  • 您可以将整个驱动器用作一个分区,也可以使用多个分区。
  • 您必须至少具有一个分区,且文件系统必须是NTFS / FAT32或exFAT。
  • 当您使用FAT32文件系统时,单文件大小不能超过4GB。
  1. 将文件或文件夹复制到IODD MINI中。
  2. 安全移除IODD MINI(如果您使用的是NTFS文件系统,请务必执行此操作)。
  3. 断开并重新连接USB。
  4. 如果屏幕显示的文件不是您复制的文件,请长按按钮4三秒。

重新初始化

  1. 断开IODD MINI与计算机的连接,然后卸下硬盘。
  2. 将磁盘驱动器直接连接到PC,将磁盘驱动器初始化为MBR,然后再次初始化为GPT(您可以稍后将其更改回MBR)。
  3. 按照“初始化”的步骤继续完成初始化进程。

疑难解答

如果IODD MINI出现故障,请尝试使用以下方法进行处理。

  1. 断开虚拟磁盘
  2. 按住7按钮的同时连接USB电缆。
  3. 尝试进行磁盘检查。
  4. 从操作系统中安全移除。
  5. 更新到最新固件。
  6. 连接USB电缆并同时按住9和⏎7秒钟,然后等待2-3分钟。
  7. 备份IODD MINI中所有数据,然后重新初始化

如果是硬件故障:

  1. 重新启动计算机。
  2. 更换USB线缆或将设备连接至主板的USB接口。
  3. 连接至另一台电脑。
  4. 更换内部硬盘。

管理虚拟设备

  1. 进入菜单->模式选择
  2. 参考“模式选择”的步骤进行调整。
  • 您最多可以设置5个虚拟设备。

使用虚拟CD / DVD驱动器(虚拟DVD-ROM)

  1. 确保ODD设备处于启用状态(参考“管理虚拟设备”)。
  2. 将您要使用的ISO文件复制到IODD MINI的根目录或子目录。
  3. 从操作系统中安全删除
  4. 重新连接至计算机。
  5. 选择需要的文件并加载。
  6. (可选)如果您希望保存加载状态,请按9保存。
  7. (可选)进入BIOS模式,然后首先将引导顺序更改为IODD MINI或USB CD-ROM。
  8. 如果计算机找不到启动设备,请按Ctrl-Alt-Del重启。

无法引导

  • 设备不支持压缩格式的ISO文件,请确保加载的ISO文件是未压缩的文件。
  • 并非所有ISO文件可引导,因此请确保它们是可引导的。
  • 如果您的计算机不支持多个LUN,则只需从模式选择菜单中只启用一个ODD
  • 要确定ISO文件或IODD MINI是否损坏,请在通常使用的计算机上对其进行测试。
  • 请检查您是否从此IODD MINI虚拟的USB DVD-ROM驱动器进行引导。
  • 尝试使用USB Y-CABLE线缆向IODD MINI提供额外的供电。
  • 如果带有内置DVD-ROM的Macbook或笔记本电脑无法启动,请进入BIOS模式并禁用或移除内置DVD-ROM。
  • 老旧的主板或操作系统可能没有与引导相关的驱动程序。例如:您无法使用Skylake平台主板上的USB DVD-ROM安装Windows 7。

使用虚拟硬盘(虚拟VHD)

  • 确保最少有一个VHD设备处于启用状态(参考“管理虚拟设备”)。
  • 使用VHD Tool ++在IODD MINI上直接创建VHD文件(此工具可创建一个连续的VHD文件),或将已经存在的VHD文件复制到IODD MINI。
  • 使用IODD Lover在IODD MINI上直接创建RMD或DSK文件。
  • 注意,文件不应出现碎片化。如果有碎片,则应对其进行碎片整理。
  • 对于VMDK文件,只需要在创建上面的VHD之后更改文件扩展名。
  • 您最多可以同时选择三个虚拟驱动器。
  • 具体操作步骤如下:
  1. 使用VHD Tool ++或其他工具在iODD MINI上创建VHD/RMD/DSK/VMDK文件。
  2. 重新连接设备。
  3. 选择需要挂载的VHD/RMD/DSK/VMDK文件进行挂载
  4. (可选)如果您希望保存加载状态,请按9保存。
  5. 将镜像内容写入到已挂载的文件中。

使用USB软盘驱动器(虚拟FDD)

  • 并非所有计算机都支持软盘驱动器。
  • 只支持未压缩的IMA / IMG / BIF / VFD软盘映像文件。
  • IMG / BIF / VFD文件必须将扩展名改为IMA后方可使用。
  • 使用方法与虚拟CD / DVD驱动器相似。

固件

IODD MINI固件只有一种类型的版本,不再区分FAT和NTFS文件系统。

更新方式

您需要有一台运行Windows的计算机,且最少存在一个空闲的USB接口。

注意:

  • 只能将一个IODD MINI设备接入到计算机中。
  • 请运行与IODD设备相匹配的固件。
  • 如果您安装了错误的固件,请按照此步骤重新下载安装正确的固件。
  1. 访问ftp://iodd.kr/open/iodd_firmware_updater/下载固件更新工具。
  2. 解压缩此zip文件。
  3. 运行解压后的exe文件。
  4. 如果“Device is detected”信息出现,请单击“更新”按钮。如果没有,请执行以下步骤:
  • 使用另一台电脑进行更新。
  • 更换USB线缆。
  • 请同时按住9和⏎,并连接至计算机,然后释放按钮,同时运行固件更新工具。
  1. 如果更新成功,请按“Exit”按钮,然后重新连接IODD MINI,并等待2-3分钟。

技术指标

  • 外部接口 – USB 1.1 / 2.0 / 3.0(最大5Gbps)
  • 内部接口 – SATA 1.0 / 2.0 / 3.0
  • 只可安装2(NGFF)2242(长42毫米)SSD
  • 12个轻触按钮,USB 3.0 micro B型接口
  • 128*160像素LCD屏幕
  • 塑胶外壳

提示信息

状态信息

“请稍等……” – 请稍等

“请分离……” – 请将设备与计算机的连接断开

“保存数据中……” – 正在保存数据,请勿与计算机断开连接

“更新固件中……” – 正在更新固件,请勿与计算机断开连接

“错误达到限制……” – 连续十次输错密码,请重新连接

“重新连接……” – 请重新连接设备

“密码错误” – 您输入的密码有误,请重新输入

“无磁盘 !!!” – 未找到硬盘

“HDD ERROR !!!” – 读取硬盘错误,或存在过多的坏道

“HDD WARNING ???” – 硬盘存在坏道,建议更换硬盘

错误信息

“检查磁盘”

设备发生了一个错误,请参考“疑难解答”部分进行操作。

“分区错误”

以MBR或GPT分区表进行初始化磁盘,并确保至少存在一个NTFS / FAT32 / exFAT分区。

请参考“重新初始化”部分进行操作。

“磁盘错误”

无法读取内部硬盘

断开与当前计算机的连接,然后尝试插入到另一台计算机上进行测试。

如果问题依旧,请更换硬盘。

“文件过多”

文件或文件夹数量超过了允许的上限。

在一个文件夹下,IODD MINI允许最多32个文件和子文件夹。

尝试多建立几个子文件夹。

“..”

当前文件夹下没有子文件夹或IODD MINI所支持的文件。

“磁盘锁住”

磁盘被其他程序锁住,请关闭相关程序以解锁磁盘。

如果您想立即解锁磁盘,请重新连接设备。

“需要碎片整理”

ISO文件的碎片不能超过24个,VHD / VMDK / RMD / DSK则不允许存在碎片。

要解决此问题,请运行“磁盘碎片整理”工具或“优化驱动器”工具。

“不支持动态磁盘”

IODD MINI只支持固定大小的VHD,不支持动态扩展的VHD。

“不支持稀疏文件”

IODD MINI不支持稀疏文件形式的VHD。



FAQ

IODD MINI无法进行引导。

请参考“无法引导”的步骤进行操作。

我忘记了的密码,我能不保留数据并删除密码吗?

请参考“重新初始化”的步骤进行操作。

我忘记了的密码,我可以找回密码或者数据恢复吗?

密码信息通过哈希处理,因此无法反推原始密码或直接取消。且芯片内置时间延迟机制,以防他人尝试密码。因此没有任何人可以恢复出原始的数据或找回密码。

您只能参考“重新初始化”的步骤进行操作。

屏幕上只显示IODD MINI

请更新固件。

我能卸载已经挂载的虚拟磁盘吗?

请尝试以下几种方法:

  1. 如果您想卸载所有的虚拟磁盘,请长按7。
  2. 如果您想卸载某个虚拟磁盘,请通过光标选中此虚拟磁盘,然后按7。
  3. 如果您想卸载最后挂载的虚拟磁盘,请按7。

固件更新失败

请参考“固件更新”的步骤进行操作。


PDF版说明书下载地址

进入下载页面
